XM3L系(xi)列(lie)剩(sheng)余(yu)電(dian)流(liu)動作斷(duan)路(lu)器（以下簡稱漏電(dian)斷(duan)路(lu)器）適(shi)用(yong)於(yu)交(jiao)流(liu)50/60Hz，額定工(gong)作電(dian)壓(ya)至(zhi)400V，額定工(gong)作電(dian)流(liu)16A至(zhi)630A的電(dian)源(yuan)中性(xing)點直接(jie)接(jie)地(di)的供用(yong)電(dian)系(xi)統中作為漏電(dian)保(bao)護(hu)之(zhi)用(yong)，也(ye)可(ke)用(yong)來(lai)防(fang)止(zhi)因設(she)備絕(jue)緣損壞，產(chan)生接(jie)地(di)故(gu)障電(dian)流(liu)而(er)引(yin)起(qi)的火災(zai)危險(xian)。並可(ke)用(yong)來(lai)分(fen)配電(dian)能(neng)和(he)保(bao)護(hu)線路(lu)及(ji)電(dian)源(yuan)設(she)備免(mian)受過(guo)載、短路(lu)等故(gu)障的損壞，亦(yi)可(ke)作為電(dian)動機的不頻繁啟動及(ji)過(guo)載、短路(lu)保護(hu)。
該漏電(dian)斷(duan)路(lu)器具(ju)有(you)體積小(xiao)（和(he)相應的塑(su)殼(ke)斷(duan)路(lu)器體積(ji)相等）、分(fen)斷(duan)高(gao)、飛(fei)弧(hu)短及(ji)剩(sheng)余(yu)動作電(dian)流(liu)可(ke)調(tiao)節等特點，同時可(ke)帶(dai)報警觸(chu)頭、分(fen)勵(li)脫(tuo)扣器、輔助(zhu)觸頭等(deng)附(fu)件(jian)，是(shi)用(yong)戶使(shi)用(yong)的理想產(chan)品。
漏(lou)電(dian)斷(duan)路(lu)器垂直(zhi)安(an)裝（即豎(shu)裝），亦可(ke)水(shui)平安(an)裝（即橫裝）。
本產(chan)品符(fu)合(he)GB14048.2 idt IEC60947-2標準(zhun)。

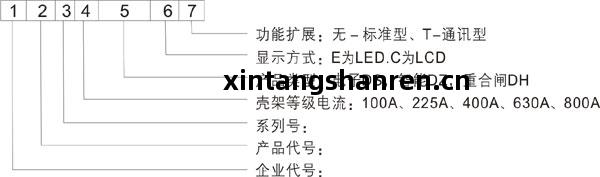

型(xing)號(hao)及(ji)其(qi)含義

主要(yao)技術(shu)參(can)數

產(chan)品分(fen)類
◇ 按(an)斷(duan)路(lu)器的分(fen)斷(duan)能(neng)力分(fen)：a標準(zhun)型(xing)(S型(xing))；b 較高(gao)型(xing)(H型(xing))
◇ 按(an)斷(duan)路(lu)器的接(jie)線方(fang)式(shi)分(fen)：a板前(qian)接(jie)線；b板後(hou)接(jie)線；c插入式(shi)；
◇ 按(an)操(cao)作方(fang)式(shi)分(fen)：a 手柄(bing)直接(jie)操(cao)作；b轉動手柄操(cao)作；c電(dian)動操(cao)作；
◇ 按(an)剩(sheng)余(yu)動作電(dian)流(liu)分(fen)：a 剩(sheng)余(yu)動作電(dian)流(liu)不可(ke)調(tiao)整；b剩(sheng)余(yu)動作電(dian)流(liu)可(ke)調(tiao)整(三檔(dang))
◇ 按(an)極數分(fen)：二(er)極；三極；三極四(si)線；四(si)極
◇ 按(an)分(fen)斷(duan)時間(jian)分(fen)：壹般(ban)型(xing)、延時型(xing)
◇ 按(an)用(yong)途(tu)分(fen)：配電(dian)用(yong)、保(bao)護(hu)電(dian)動機用(yong)
◇ 按(an)附(fu)件(jian)分(fen)：報警觸(chu)頭、輔助觸頭、分(fen)勵(li)脫(tuo)扣器、欠(qian)電(dian)壓(ya)脫(tuo)扣器
正(zheng)常(chang)工作條(tiao)件(jian)
◇ 安(an)裝地(di)點的海拔不超過(guo)2000m。
◇ 周(zhou)圍空氣(qi)溫度(du)；周(zhou)圍空氣(qi)溫度(du)上(shang)限不超過(guo)+40℃；下限(xian)不低於(yu)-5℃；24h的平均值不超過(guo)+35℃；
◇ 大氣條件：大氣的相對溫度(du)，在周(zhou)圍最(zui)高(gao)溫度(du)+40℃時不超過(guo)50%，在較低溫度(du)下可(ke)以有(you)較高(gao)的相對濕(shi)度(du)，在最(zui)濕(shi)月的月平均最(zui)低(di)溫度(du)不超過(guo)+25℃時，該月月(yue)平(ping)均最(zui)大相對濕(shi)度(du)90%，並考(kao)慮(lv)溫度(du)變化發(fa)生在產(chan)品表面上(shang)的凝露(lu)。
◇ 安(an)裝類別(bie)：Ⅲ。
◇ 汙染(ran)等級：3
◇ 漏電(dian)斷(duan)路(lu)器安(an)裝場所(suo)附(fu)近的外磁場在任(ren)何方(fang)向不超過(guo)地(di)磁場的5倍。
主要技術(shu)參(can)數
◇漏(lou)電(dian)斷(duan)路(lu)器的額定值(zhi)：

註(zhu)：三(san)檔(dang)剩(sheng)余(yu)動作電(dian)流(liu)調(tiao)節可(ke)由用(yong)戶任(ren)意(yi)選(xuan)定(ding)。

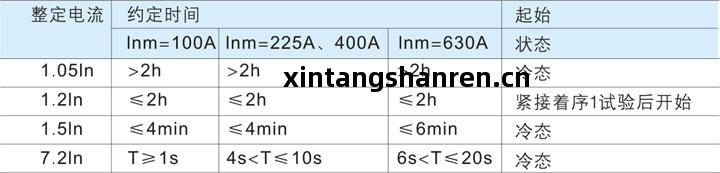

◇配電(dian)用(yong)漏(lou)電(dian)斷(duan)路(lu)器過(guo)電(dian)流(liu)脫(tuo)扣器各(ge)極同時通(tong)電(dian)時的反時限(xian)斷(duan)開動作特(te)性(xing)

◇ 電(dian)動機保護(hu)用(yong)漏(lou)電(dian)斷(duan)路(lu)器過(guo)電(dian)流(liu)脫(tuo)扣器各(ge)極同時通(tong)電(dian)時的反時限(xian)斷(duan)開動作特(te)性(xing)

漏電(dian)斷(duan)路(lu)器的剩(sheng)余(yu)電(dian)流(liu)分(fen)斷(duan)時間(jian)

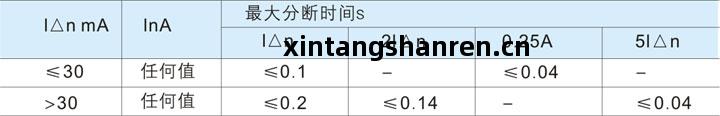

◇ 壹(yi)般(ban)型(xing)漏電(dian)斷(duan)路(lu)器的剩(sheng)余(yu)電(dian)流(liu)分(fen)斷(duan)時間(jian)

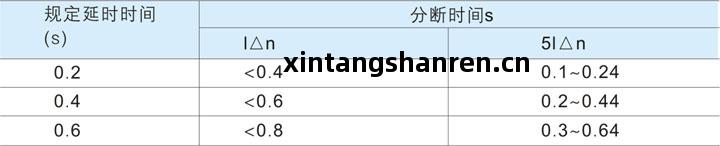

◇ 延(yan)時型(xing)漏電(dian)斷(duan)路(lu)器的剩(sheng)余(yu)電(dian)流(liu)分(fen)斷(duan)時間(jian)

配電(dian)用(yong)漏(lou)電(dian)斷(duan)路(lu)器的瞬(shun)時動作特(te)性(xing)整定(ding)為10ln±20%，電(dian)動機保護(hu)用(yong)漏(lou)電(dian)斷(duan)路(lu)器的瞬(shun)時動作特(te)性(xing)整定(ding)為12ln±20%。
結構與工(gong)作原(yuan)理(li)
本(ben)系(xi)列(lie)漏(lou)電(dian)斷(duan)路(lu)器是電(dian)子(zi)式(shi)漏電(dian)斷(duan)路(lu)器，主要(yao)由零(ling)序互感(gan)器、電(dian)子(zi)控制(zhi)漏電(dian)脫(tuo)扣器及(ji)帶有(you)過(guo)載和(he)短路(lu)保護(hu)的斷(duan)路(lu)器組成，所(suo)有(you)零部件(jian)都(dou)安(an)裝在壹(yi)對塑(su)料(liao)外殼(ke)中。
當被(bei)保護(hu)電(dian)路(lu)中有(you)漏電(dian)或(huo)人(ren)身(shen)觸(chu)電(dian)時，只(zhi)要剩(sheng)余(yu)電(dian)流(liu)達(da)到整(zheng)定動作電(dian)流(liu)值(zhi)，零序互感(gan)器的二(er)次繞組的輸出(chu)信號(hao)就觸(chu)發(fa)可(ke)控矽導(dao)通(tong)，並通(tong)過(guo)漏電(dian)脫(tuo)扣器使漏(lou)電(dian)斷(duan)路(lu)器動作，從(cong)而(er)切斷(duan)電(dian)源(yuan)起(qi)到漏(lou)電(dian)和(he)觸(chu)電(dian)保(bao)護(hu)作用(yong)。
當被(bei)保護(hu)電(dian)路(lu)出(chu)現(xian)過(guo)載或(huo)短路(lu)時，復式(shi)脫扣器完成延(yan)時或(huo)瞬(shun)時脫(tuo)扣動作而(er)使漏(lou)電(dian)斷(duan)路(lu)器動作，從(cong)而(er)切斷(duan)電(dian)源(yuan)起(qi)到過(guo)載或(huo)短路(lu)保護(hu)作用(yong)。

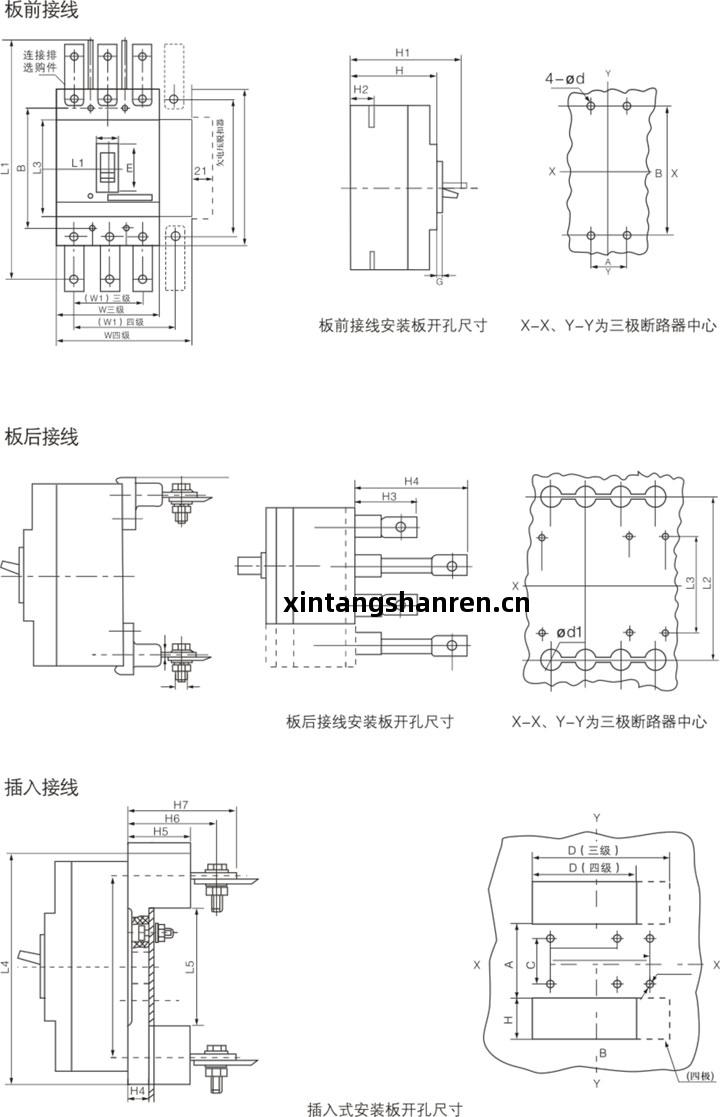

外形及(ji)安(an)裝尺(chi)寸



訂貨(huo)須(xu)知
◇ 訂貨(huo)時就(jiu)註(zhu)明(ming)產(chan)品型(xing)號(hao)、額定電(dian)流(liu)、內(nei)部附(fu)件(jian)（見(jian)表）、極數、保(bao)護(hu)種類（配電(dian)保(bao)護(hu)，電(dian)動機保護(hu)）、數量等(deng)，如(ru)未註(zhu)明(ming)特(te)殊接(jie)線方(fang)式(shi)，我公(gong)司統壹按(an)板前(qian)接(jie)線供(gong)貨(huo)。
◇ 例(li)如(ru)：訂(ding)購XMM1-225L,180A,四(si)極,帶欠(qian)壓(ya)和(he)輔(fu)助功能(neng)，數(shu)量10臺(tai)訂(ding)單表示為：XMM1-225L/4370，180A，10臺(tai)。
